Насосы ХИО

– Вертикальные центробежные химические полупогружные, обогреваемые насосы.

Назначение

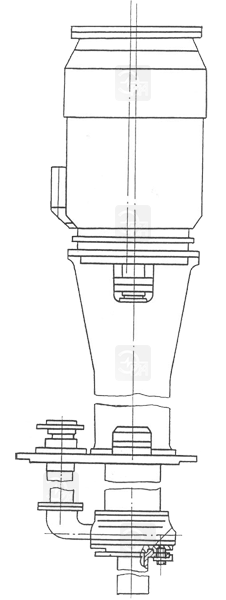

Химический насос марки ХИО является центробежным, вертикальным, полупогружным с опорами вне перекачиваемой жидкости. Агрегат смонтирован на опорной плите и устанавливается на крышке бака, из которого он перекачивает жидкость.

Агрегат электронасосный полупогружной марки ХИО, производства Энергопромагрегат, предназначен для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м ³, кинематической вязкостью до 30х10  ^-6 м ²/с, без включений или содержащих твердые включения объемной концентрацией до 0,1 %; с размером частиц до 0,2 мм с температурой от 273 до 523К (от 0  ^оС до плюс 250  ^оС), скорость проникновения коррозии от 0,00015 до 0,1 мм/год, а также для перекачивания плава аммиачной селитры с температурой 448…458К (175…185  ^оС) с концентрацией 99,9 %; плотностью 1450 кг/м ³.

Модельный ряд ХИО

Насос выпускается по группе изделия ΙΙ, вид изделия Ι (восстанавливаемые) ГОСТ 27.003-90, в климатическом исполнении У, категории размещения 2, 3 ГОСТ 15150-69. Устройство и эксплуатации агрегата электронасоного должны отвечать требованиям ПБ 09-540-03.

По материалу деталей проточной части насосы изготавливаются из легированных сталей (К, Е, И):

• К – сталь 12Х18Н10Т, 08Х18Н10Т
• Е – сталь 10Х17Н13М2Т
• И – сталь 06ХН28МДТ

Условное обозначение насоса при заказе, переписке и в другой документации:

Пример: ХИО 60/90-0,7-К-Щ-У3, где

• ХИО – обозначение насоса (химический, погружной с опорами вне перекачиваемой жидкости, обогреваемый)
• 50 – подача, м ³/ч
• 90 – напор, м
• а – первая обточка рабочего колеса
• б – вторая обточка рабочего колеса
• 0,7 – глубина погружения, м
• К – материал проточной части (может быть К, Е, И)
• Щ – уплотнение вала, щелевое
• У – климатическое исполнение, 3 – категория размещения.

По требованию заказчика насос должен поставляться с одним из вариантов обточки рабочего колеса по внешнему диаметру, обеспечивающим работу насоса в средней и нижней частях поля Q-H, при этом в марке агрегата после обозначения напора ставится буква «а» или «б».

Основные характеристики

– В зависимости от модели характеристики могут отличаться от указанных в таблице.
