Насосы АХ

–   Горизонтальные химические насосы.

Назначение

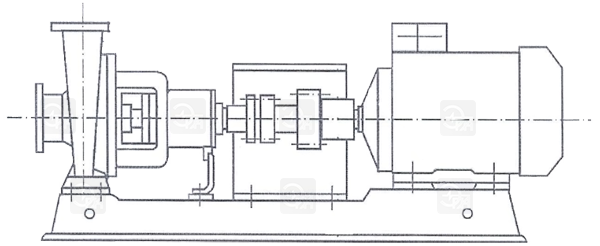

Химический насос АХ - горизонтальный, консольный, с открытым рабочим колесом. Состоит из насоса и электродвигателя переменного тока, смонтированных на общей фундаментной плите (раме). Привод насоса осуществляется через соединительную муфту. Подвод перекачиваемой жидкости осуществляется горизонтально по оси насоса, отвод - вертикально вверх (радиально).

Агрегаты электронасосные типа "АХ", производства Энергопромагрегат, предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м ³, кинематической вязкостью до 30*10  ^-6 м ²/с, объемной концентрацией твердых включений не более 1,5 %, размеры твердых включений не более 1,0 мм, с температурой от 233° (минус 40 °С) до 393° (плюс 120 °С), для которых скорость проникновения коррозии в материал проточной части не превышает 0,1 мм/год. Рабочее давление насоса не должно превышать 1,6 МПа (16 кг/см ²).

Модельный ряд АХ

Агрегаты относятся к восстанавливаемым изделиям ИОН вид I по ГОСТ27.003-90 и выпускаются в климатическом исполнении У или Т категории размещения 2, 3 (ГОСТ15150-69).

Приводом в агрегатах являются электродвигатели общепромышленного и взрывозащищенного исполнения.

Насосы общепромышленного исполнения не допускается устанавливать и эксплуатировать во взрыво- и пожароопасных производствах и использовать их для перекачивания горючих и легковоспламеняющихся жидкостей.

По требованию заказчика производится изготовление агрегата в климатическом исполнении Т (тропики), категории размещения 2.

По заказу потребителя электронасосные агрегаты могут поставляться в исполнении для установки во взрывоопасных и пожароопасных зонах, в которых класс помещения классов В-1а, В-1б, В-1г, В-Па, П-1, П-И, ниже в соответствии с ПЭУ (Правила устройства электроустановок), для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом категории 11А и 11В группы Т1, Т2, Т3, Т4,  по ГОСТ Р 51330.5-99. Для взрывоопасных производств насос комплектуется двойным торцовым уплотнением и взрывозащищенными двигателями.

Необходимость поставки агрегата в указанном исполнении оговаривается при заказе.

Уплотнение вала насоса в одном из двух исполнений: сальниковое двойное или торцовое двойное (для насоса АХ200-150-400 - только сальниковое двойное). Агрегат состоит из насоса по ГОСТ 10168.1-85, электродвигателя, рамы, соединительной муфты и ограждения муфты. Рама изготавливается сварной из швеллера. Соединительная муфта изготавливается в одном из двух исполнений: с монтажным проставком или без монтажного проставка.

Исполнение муфты с монтажным проставком или без монтажного проставка оговаривается при заказе. Насос может поставляется без рамы, а электродвигателя, муфты соединительной.

Необходимость поставки с насосом муфты соединительной (с монтажным проставком  или без монтажного проставка) отоваривается при заказе. В этом случае полумуфту электродвигателя поставляют без расточки. Расточку полумуфты под размер вала электродвигателя производит заказчик на месте эксплуатации.

По заказам внешнеторговых объединений агрегаты могут поставляться в экспортном и экспортно-тропическом исполнении, а также в страны с частотой тока 60 Гц.При частоте тока 60 Гц плотность перекачиваемой жидкости не более 1400 кг/м3.

Детали проточной част насоса изготавливаются в трех модификациях но материалу (К, Е, И):

• К – сталь 12Х18Н9ТЛ
• Е – сталь 12X18H12МЗТЛ
• И – сталь 07ХН25МДТЛ

Условное обозначение насоса при заказе, переписке и в другой документации:

Пример: (I) АХ –Е  65-40-200 (а,б)-К-СД(55)-У2, где

• I – обозначение агрегата с муфтой без монтажного проставка
• АХ – обозначение насоса (химический, горизонтальный)
• Е – конструктивное исполнение для взрыво- и пожароопасных производств
• 65 – диаметр входного патрубка, мм
• 40 – диаметр выходного патрубка, мм
• 200 – диаметр рабочего колеса, мм
• а – первая обточка рабочего колеса
• б – вторая обточка рабочего колеса
• К – материал проточной части (может быть К, Е, И)
• СД – вид уплотнения – двойное сальниковое, 55 – двойное торцевое уплотнение
• У – климатическое исполнение (при установки на экспорт в тропики – Т), 2 – категория размещения

По требованию заказчика насос должен поставляться с одним из вариантов обточки рабочего колеса по внешнему диаметру, обеспечивающим работу насоса в средней и нижней частях поля Q-II, при этом в марке агрегата после обозначения напора ставится буква «а» или «б».

В связи с многообразием применяемых в промышленности химически активных сред заказчик определяет тип уплотнения вала насоса, учитывая стойкость (неметаллических) материалов уплотнения в конкретных средах, перекачиваемых насосом. Материалы основных деталей уточняйте у нашего консультанта.

Основные характеристики

– В зависимости от модели характеристики могут отличаться от указанных в таблице.
