Насосы НХП
– Вертикальные химические полупогружные насосы.
Назначение

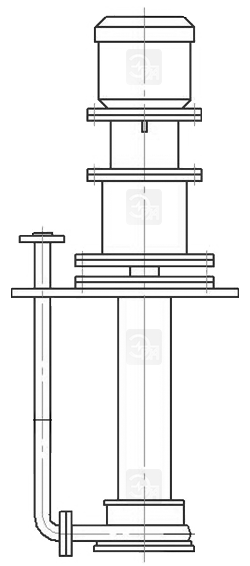

Химические насосы НХП – центробежные, полупогружные непосредственным приводом от электродвигателя через упругую муфту. Рабочее колесо агрегатов открытого типа, подшипники насоса вынесены из перекачиваемой жидкости. Является аналогом насоса марки ТХИ. Агрегат смонтирован на опорной плите и устанавливается на крышке бака. Из которого он перекачивает жидкость.
Агрегат полупогружной электронасосный типа НХП, производства Энергопромагрегат, предназначены для перекачивания химически активных жидкостей плотностью не более: 1850 кг/м 3, вязкостью до 30х10 м/с без включений или содержащих твердые включения объемной концентрацией до 15 % с размером частиц до 1 мм, в том числе твердые включения объемной концентрацией до 1 % с размерами частиц до 5 мм с температурой от 233 до 393К (от минус 40 °С до плюс 120 °С), в которых скорость проникновения коррозии материала проточной части не превышает 0,1 мм/год, микротвердость включений – не более 6,5 ГПА при содержании острогранных частиц, не превышающих 2 % включений.
Модельный ряд НХП
| Модель |
Подача
м3/ч (м) |
Напор
м |
Компл. э/д,
кВт х об/мин |
|
|---|---|---|---|---|
| НХП-ЭПА - насос химический полупогружной, с выносным подшипником | ||||
| НХП-ЭПА 6/25 (К, Е, И) | 6 | 25 | 30×2900 | |
| НХП-ЭПА 8/40-1,3-Щ (К, Е, И) | 8 | 40 | 30×2900 | |
| НХП-ЭПА 12/50-(1,0-1,3)-Щ (К, Е, И) | 12 | 50 | 11×2900 | |
| НХП-ЭПА 25/50-(1,0-1,3)-Щ (К, Е, И) | 25 | 50 | 18,5×2900 | |
| НХП-ЭПА 45/31-1,3-И-Щ (К, Е, И, Д1) | 45 | 31 | 22×1450 | |
| НХП-ЭПА 50/50-1,3-Щ (К, Е, И) | 50 | 50 | 22×1450 | |
| НХП-ЭПА 60/50-1,3 -Щ (К, Е, И) | 60 | 50 | 45×1450 | |
| НХП-ЭПА 60/60-1,3-Щ (К, Е, И) | 60 | 60 | 55×1450 | |
| НХП-ЭПА 70/20 (К, Е, И) | 70 | 20 | 75×1450 | |
| НХП-ЭПА 90/49-1,3И-Щ (К, Е, И, Д1) | 90 | 49 | 75×1450 | |
| НХП-ЭПА 100/20-1,3-Щ (К, Е, И) | 20 | 20 | 75×1450 | |
| НХП-ЭПА 125/50-1,3-И-Щ (К, Е, И) | 125 | 50 | 55×1450 | |
| НХП-ЭПА 160/29-1,3-И-Щ (К, Е, И) | 160 | 29 | 55×1450 | |
| НХП-ЭПА 200/26-1,3-Щ (К, Е, И) | 200 | 26 | 75×1450 | |
| НХП-ЭПА 250/20-1,3-Щ (К, Е, И) | 250 | 20 | 75× 960 | |
| НХП-ЭПА 250/40-1,3-И-Щ (К, Е, И) | 250 | 40 | 75×1450 | |
| НХП-ЭПА 300/26-1,3 (К, Е, И) | 300 | 26 | 110×1450 | |
| НХП-ЭПА 300/50-1,3-И-Щ (К, Е, И) | 300 | 50 | 110×1450 | |
| НХП-ЭПА 350/50-1,3 (К, Е, И) | 350 | 50 | 110×1450 | |
| НХП-ЭПА 500/20-1,3-И-Щ (К, Е, И) | 500 | 20 | 132×750 | |
| НХП-ЭПА 500/37-1,5-И-Щ (К, Е, И) | 500 | 37 | 160×960 | |
| НХП-ЭПА 700/37-1,5-Щ (К, Е, И) | 700 | 37 | 160× 960 | |
Насосы выпускаются по ГОСТ 15150-69 климатическое исполнение У категории размещения 2,3.
По требованию заказчика Т2, для агрегатов с условным обозначением по материалу Е, И, К.
Детали проточной част насоса изготавливаются в четырех модификациях но материалу (Д1, К, Е, И):
- К – сталь 12Х18119ТЛ
- Е – сталь 12Х18Н12М3ТЛ
- И – сталь 07ХН25МДТЛ
- Д1 – 90Х28МФТАЛ
По требованию заказчика насосы с проточной частью из материала «И» могут изготавливаться в двух исполнениях: «И» и «2И», где «И» материал подвески и нижнего фланца - сталь 06ХН28МДТ(или аналог AISI 904L), верхний фланец сталь марки 12Х18Н10Т, а «2И» материал подвески, нижнего и верхнего фланцев - сталь марки 06ХН28МДТ(или аналог AISI 904L). Труба напорная 06ХН28МДТ (Sandvik 2RK65).
Условное обозначение насоса при заказе, переписке и в другой документации:
Пример: НХП 90/49И-1,3-Щ-У2 (а,б), где
- НХП – обозначение насоса (химический, полупогружной)
- 90 – подача, м3/ч
- 49 – напор, м
- 1,3 – глубина погружения, м
- а – первая обточка рабочего колеса
- б – вторая обточка рабочего колеса
- И – условное обозначение материала деталей проточной части (может быть К, Е, И, Д1)
- СД – уплотнение – мягкий сальник
- Щ – щелевое уплотнение
- У – климатическое исполнение, 2 – категория размещения
По требованию заказчика насос должен поставляться с одним из вариантов обточки рабочего колеса по внешнему диаметру, обеспечивающим работу насоса в средней и нижней частях поля Q-II, при этом в марке агрегата после обозначения напора ставится буква «а» или «б».
Основные характеристики
– В зависимости от модели характеристики могут отличаться от указанных в таблице.
| Наименование | НХП-ЭПА |
|---|---|
| Подача, м3/ч | 6 - 700 |
| Напор, м | 20 - 60 |
| Частота вращения (об/мин) | 750 - 2900 |
| Допускаемы кавитационный запас, м | 3,0 - 6,0 |
| Мощность насоса, кВт | 8,5 - 62 |
| Мощность агрегата, кВт | 9,5 - 75 |
